3D 외부투시도는 단순한 이미지가 아닙니다.
건축 설계의 의도와 공간감을 실제처럼 보여주는 시각적 언어이며,
건축주의 마음을 사로잡는 첫인상이기도 합니다.
오늘은 외부투시도가 어떤 과정을 거쳐 완성되는지,
실제 건축 시각화 전문가들이 사용하는 워크플로우를
모델링부터 렌더링까지 단계별로 쉽게 정리해드릴게요 😊
경기도 의정부 소재 근린생활시설 외부투시도와 영상 의뢰가 들어와서 제작한 내용을 바탕으로 소개 드릴께요.
아래 빨간색 박스 부분에 들어설 건물이라고 해요
🔶 외부투시도란?
외부투시도는 말 그대로 건축물 외관을 3차원 시점으로 투시 표현한 이미지입니다.
건축이 완공되기 전, 사람들에게 그 공간의 분위기와 규모를 전달할 수 있도록
가상 공간 안에서 실제처럼 구현하는 것이 핵심이에요.
건축사 사무소로 부터 받은 2D 도면
외부 투시도의 경우 건축사 사무소에서 받은 도면으로 제작에 들어가는 경우가 대부분이에요
건축사 사무소에 의뢰전에 건축주 분께서 원하시는 방향에 맞춰 제작하는 경우도 있어요
이럴 경우에는 종이에 간략하게 스케치를 해주셔도 무방해요

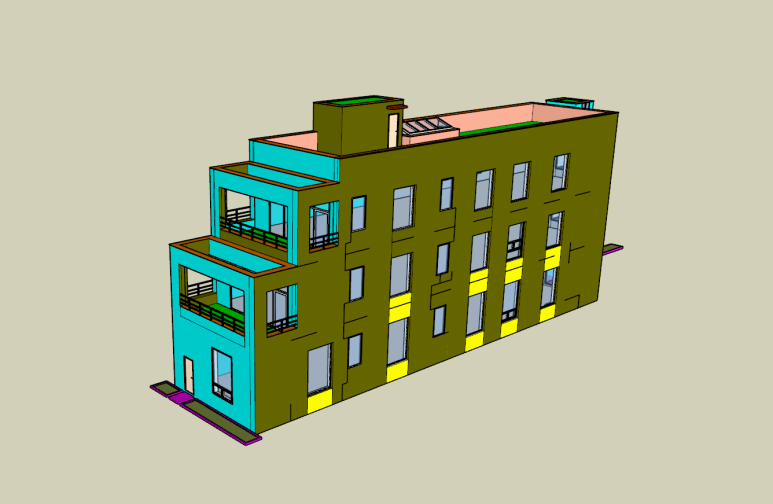

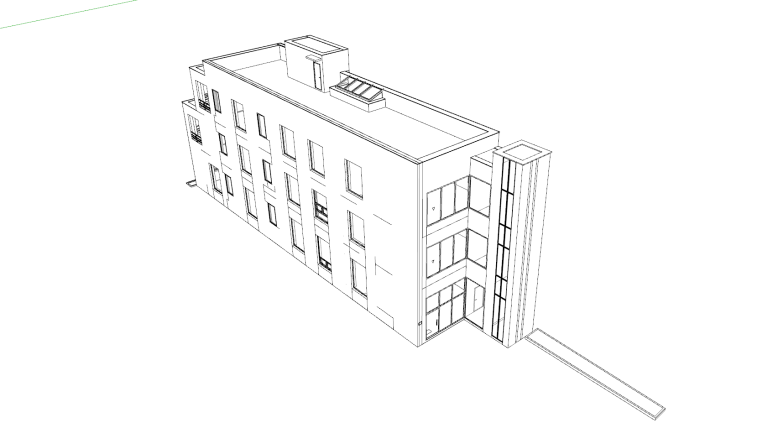

1️⃣ 모델링 (3D Modeling)
외부투시도의 시작은 바로 모델링입니다.
- 기반 자료: 평면도, 입면도, 단면도 등 CAD 도면 또는 BIM 자료
- 작업툴: SketchUp, Rhino, Revit, 3ds Max 등
- 주요작업:
- 건물의 구조와 형태를 3D로 구성
- 외벽, 창문, 문, 난간, 캐노피 등 디테일까지 표현
- 주변 건물 및 대지 조건까지 함께 모델링
📌 Tip: 초기 모델링이 정교할수록 이후 재질 표현과 조명, 렌더링 결과가 훨씬 더 사실적으로 나옵니다.
2️⃣ 재질 설정 (Material & Texture Mapping)
모델링만으로는 완성되지 않죠.
건축물에 현실감을 불어넣는 핵심 단계가 바로 재질 설정입니다.
- 무엇을 하나요?
- 외장 마감(예: 벽돌, 석재, 금속, 유리, 콘크리트 등)을 텍스처로 입힘
- 각 재질의 반사율, 투명도, 질감 등을 조절
- 실제 건축 자재에 기반한 재질 사용
- 툴 예시: V-Ray Material Editor, Lumion Material Editor 등
✔️ 재질 하나만 잘 잡아도 이미지의 퀄리티가 확 달라집니다.
3️⃣ 조명 설정 (Lighting Setup)
사람들이 ‘우와~ 진짜 같다!’라고 느끼는 이유 중 하나는 바로 조명입니다.
- 주요 조명 타입:
- 태양광(Sunlight): 자연스러운 햇빛과 그림자 생성
- HDRI 조명: 하늘, 구름, 간접광 등 현실적인 환경광 제공
- 인공 조명: 야경 투시도 제작 시 필수 (외부 벽등, 도로등, 실내조명 비침 등)
🌓 조명만 바꿔도 낮/밤 분위기 연출이 가능해,
다양한 시간대의 느낌을 표현할 수 있습니다.
4️⃣ 렌더링 (Rendering)
이제 모든 세팅을 마쳤다면, 최종 결과물인 이미지로 뽑아내야겠죠?
- 사용 프로그램: V-Ray, Enscape, Lumion, Corona 등
- 렌더링 세팅:
- 해상도 설정 (최소 FHD~4K 이상)
- 샘플링 품질 조절 (노이즈 제거)
- 포스트 프로세싱 옵션: 글레어 효과, 렌즈 플레어, 색감 보정 등
📸 실제 사진처럼 보이도록 연출하는 고급 단계입니다.
5️⃣ 후반작업 (Post-production)
렌더링된 이미지에 약간의 보정과 효과를 더해 마무리합니다.
- 툴: Photoshop, Lightroom 등
- 보정 내용:
- 색감 톤 조절
- 인물, 차량, 조경 요소 합성
- 노출/대비 조절
🌳 예쁜 나무 한 그루, 사람 한 명이 들어가면 공간이 살아 움직이는 느낌을 줄 수 있어요!
🧩 외부투시도가 중요한 이유는?
|
항목
|
설명
|
|
건축 심의
|
설계 승인이나 인허가 시 외관 이해를 돕는 자료로 활용
|
|
분양/홍보
|
건축물이 완성되기 전, 마케팅용 이미지로 사용
|
|
건축주 소통
|
건축주가 공간을 보다 쉽게 이해하고 결정 가능
|
|
브랜드 이미지
|
프로젝트의 품격과 완성도를 높이는 요소
|
✍️ 블로그 예시 문구
“해당 외부투시도는 실제 도면 기반의 3D 모델링을 시작으로,
현실감을 더한 재질 설정과 조명 구성, 고품질 렌더링 과정을 거쳐 제작되었습니다.
건축물의 구조와 분위기를 직관적으로 보여주는 시각화 결과물로,
설계 의도 전달과 마케팅에 효과적인 자료입니다.”
🎯 마무리
외부투시도는 단순한 CG가 아니라,
건축 설계와 감성의 종합 예술입니다.
이 한 장의 이미지에는 수십 시간의 작업과
수많은 판단, 세밀한 연출이 들어가 있죠.
멋진 외부투시도를 보면, 그 뒤에 숨겨진
전문가들의 노고와 기술이 느껴지실 거예요 😊
